胶带式定量装车系统

为了便于装车和给料机安全运行管理，减少现场人工操作，能够实现定量装车及远程控制，并提供及时的视频图像、计量数据和设备运行状态，对整个定量装车过程管理的优方案，实现准确、实时、智能化自动化定量装车，达到减人提效，实现智能装车定量计量功能。

设备性能及技术参数

筒仓下称重定量装车系统主要技术参数：

1.给料范围:  200-2000 t/h；

2.动态称重精度： ≤±0.5% 。

3.电机参数：YB3节能电机，电压380/660 V，

4.进料口处采用优钢材。

5.配置闸门。

6.配合数据库，以太网，视频，声光电信号，实现定量装车，数据共享互联互通，生产效率提高，智能环保。

自动化系统组成

1.本系统基于以太网架构构成自动化系统，远程控制，数据开放及时方便。

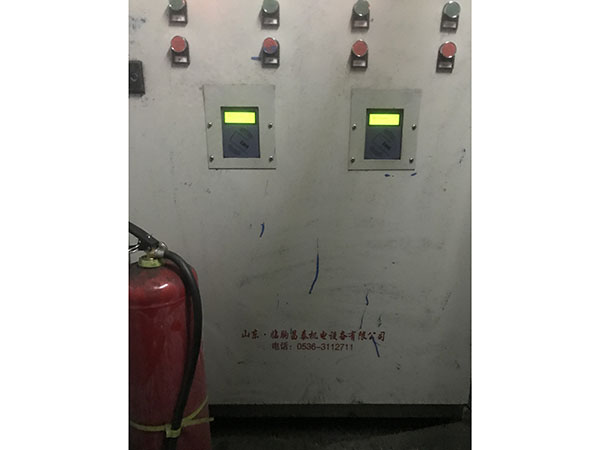

2.现场配置就地操作端，方便现场维护和操作，方便设置系数，现场屏显操作端具备人机界面，采用中文界面，人机交互方便简单快捷，能够设置各种参数，及时调整和控制。设置就地控制按钮，方便现场安装调试，也可就地进行操作和控制。

3.磅房设置集控中心，集控中心设置数据库，并设置终端软件及写卡终端。

4.集控中心设置视频监控站，可对现场设备进行监视和录像并存盘。安装在料仓内设备每台称重给料机前端，车辆装车位置1件。

5.集控中心设置操作站，远程对通过操作计算机对现场设置工作方式进行设置，可设置各种系数和参数。

6.集控中心设置声音视频对讲中心，定点视频对讲指挥现场司机，也可全局广播指挥。

7.集控中心集声光电于一体，人机交互丰富，方便控制。

8.刷卡器旁设置视频对讲机，方便司机和集控中心交换信息。集控中心即可以定点对现场指挥和双向沟通，也可全局广播指挥。

8.设置PLC柜，用于控制系统整体工作，PLC采用施耐德产品，配置双通讯接口，采用MODBUS或ASCII通讯，接口丰富。

9.Modbus或以太网（ModbusTCP/IP）开放数据接口，系统采用Modbus或以太网（ModbusTCP/IP）开放数据接口，方便数据开放，与大管理系统互动。
